AutoCAD 도면 오류검토 방법

특정 도면을 열을 때 마다 문제가 있거나 도면의 용량이 너무 큰 경우, 복사/붙여넣기가 되지
않는 도면 등 도면에 문제가 있다고 판단이 되는 경우 아래의 방법을 통해 도면의 오류를
검토하시기 바랍니다.

간단 정리 :
DWG -> PURGE -> AUDIT -> OVERKILL -> DXF -> PURGE -> AUDIT -> OVERKILL -> DWG

1. PURGE 명령으로 불필요한 정의 및 이름없는 객체 소거

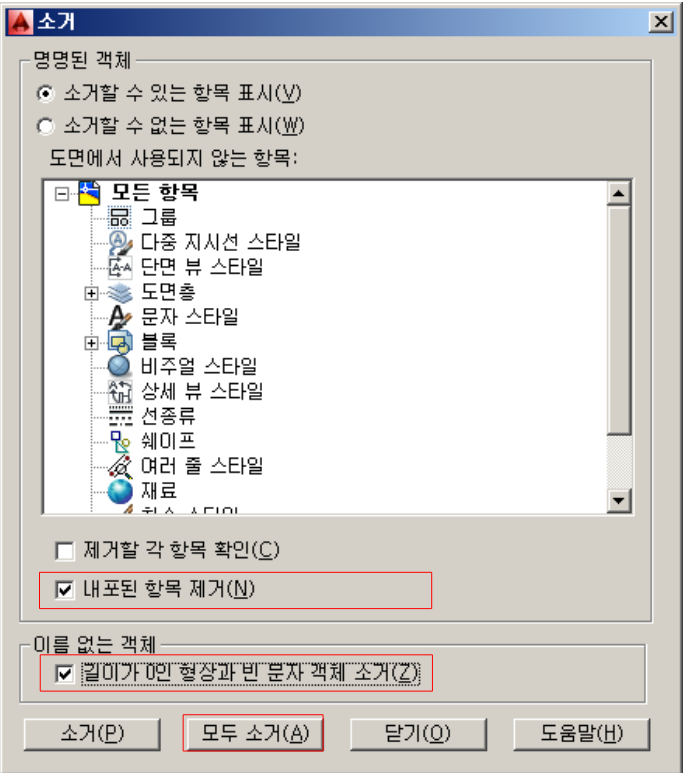

- 명령 실행 후 ‘내포된 항목 제거’, ‘길이가 0 인 형상과 빈 문자 객체 소거’에 체크 후 모두소거





2.  AUDIT 명령으로 도면의 무결성 검토
- 명령 실행 후 ‘예(Y)’를 선택하여 무결성 검토



3. OVERKILL 명령으로 중복 객체 삭제
- 명령 실행 후 객체선택에서 ‘ALL’을 입력하여 도면에 있는 모든 객체를 선택



※ 주의 : 객체가 너무 많은 도면인 경우 시간이 오래 걸리거나 도중에 CAD 가 멈출 수 있으니
선택되는 객체의 수를 조절하여 하시기 바랍니다.
- 객체 선택 이후 확인 버튼을 눌러 중복 객체 삭제

※ 주의:OVERKILL 명령은 중첩되어 작성된 객체(겹쳐서 작성된 객체)를 삭제하는 명령입니다. 사용자가 필요에 의해서 객체를 중첩한 경우에 원래 의도와는 다르게 객체가 삭제될 수 있으니 명령어 실행 전 옵션을 확인하시기 바랍니다.



4.  1~3 에서 검토된 도면을 ‘다른이름으로저장’으로 DXF 2004 또는 2007 형식으로 저장

5. 마지막으로4 에서 DXF 로 저장된 도면을 열어서 1~3 의 과정을 반복한 뒤 DWG 형식으로 저장
